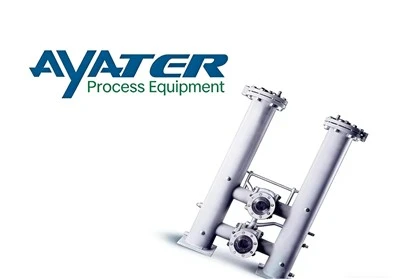

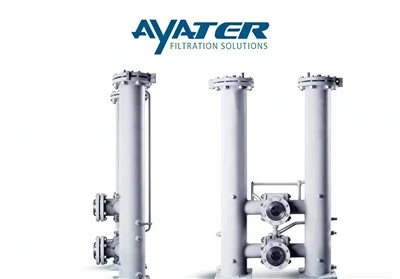

303/383 시리즈 ASME 필터 어셈블리

Ayater 303 시리즈 ASME Simplex 필터 어셈블리는 유체 청결도가 장비 신뢰성과 작동 수명에 직접적인 영향을 미치는 산업용 유압 시스템의 엄격한 요구 사항을 충족하도록 설계되었습니다. ASME BPVC 섹션 VIII, 디비전 1 표준(선택적 'U' 스탬프 인증 포함)을 완벽하게 준수하도록 설계, 제조 및 테스트된 이 필터 어셈블리는 고압 환경에서 안전성과 내구성을 보장하는 동시에 탁월한 오염 제거 기능을 제공합니다.

유량이나 여과 효율성을 저하시키는 기존 필터와 달리 303 시리즈는 Ayater의 고급 주름형 미디어 기술과 스핀-구조-를 통합하여 간편한 교체의 편리함과 3μm만큼 작은 입자를 99.9% 포획하는 데 필요한 성능을 결합합니다. 이로 인해 미세한 오염 물질이라도 밸브 고착, 펌프 마모 및 비용이 많이 드는 가동 중지 시간을 유발할 수 있는 제조, 건설, 농업 및 이동 장비의 유압 시스템에 없어서는 안 될 구성 요소입니다.

품질에 대한 Ayater의 헌신은 303 시리즈의 모든 측면에 담겨 있습니다. 각 장치는 구조적 무결성을 보장하기 위해 엄격한 정수압 테스트를 거칩니다. 탄소강 모델은 이중- 아연 프라이머 외부와 녹 방지- 내부 코팅을 특징으로 하며, 304L 스테인리스강 변형은 부식성 유체 및 열악한 작동 조건에 대한 탁월한 저항성을 제공합니다. 어셈블리의 견고한 프레임은 산업 환경에서 흔히 발생하는 맥동, 진동 및 압력 스파이크를 견딜 수 있도록 제작되어 극심한 작동 스트레스에서도 여과 성능을 유지합니다.

최대 작동 압력: 200°F(93°C)에서 클래스 150(260psig / 18bar); 200도 F(93도)에서 클래스 300(675psig/46.5bar)

온도 범위: -20도 F ~ 200도 F(-29도 ~ 93도); 물-글리콜 또는 HWCF 유체의 경우 최대 60도(화씨 140도)

여과 정밀도: 공칭 정격 3μm(입자 보유 효율 99.9%)

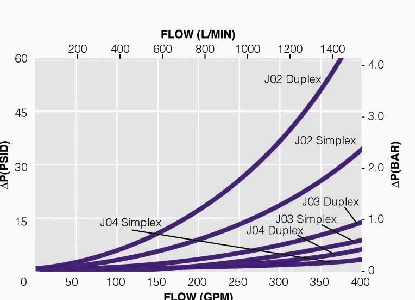

유량 용량: 최대 150GPM(570LPM)

포트 크기: 2", 3", 4" ANSI 플랜지 연결(요청 시 맞춤 크기 제공 가능)

주택 자재: 탄소강(부식-방지 코팅 처리) 또는 304L 스테인리스강

씰 재질: Buna-N(표준); Viton® 또는 EPDM(화학적 호환성을 위한 선택 사항)

요소 붕괴 압력: 150psid(10bar)

수압 테스트 압력: 클래스 150(390psig/26.9bar); 클래스 300(1013psig/69.8bar)

유지관리 기능: 교체 시 유체 손실을 최소화하기 위해 배수 방지 백 밸브를 갖춘 스핀{0}}요소 설계-

ASME-인증된 안전: 제조 시설에 대한 ISO 9001:2015 인증을 뒷받침하는{0}}Ayater의 엄격한 품질 및 안전 프로토콜 준수를 반영하여 글로벌 압력 용기 표준을 준수합니다.

부식-저항성 구조: 내부 및 외부 보호 코팅(탄소강 모델) 또는 304L 스테인레스강 구조는 습하거나 화학물질에 노출된-환경 또는 실외 환경에서 긴 서비스 수명을 보장합니다.

도구-무료 유지 관리: 회전형-요소 설계로 특수 도구가 필요하지 않으며 볼트형 필터에 비해 유지 관리 시간이 40% 단축됩니다.-사용자 중심 효율성에 대한 Ayater의 초점에 맞춰-

고급 주름형 미디어: Ayater의 독자적인 주름형 여과 매체는 표면적을 극대화하여 표준 셀룰로오스 필터보다 먼지{1}}포집 용량이 2배 더 높고 요소 사용 수명을 연장합니다.

압력 경고 장치(PWD): 표준 통합 PWD는 작업자에게 막힌 요소에 대해 경고하여 시스템 압력 강하를 방지하고 계획되지 않은 가동 중지 시간을 방지합니다-. 이 기능은 Ayater의 16+년간의 산업용 여과 전문 지식을 통해 개발되었습니다.
